城市泳池水處理系統由于當初設計的局限性和后期的污染及水質管理措施等方面的問題,導致水質迅速惡化,水處理效果大為降低.游泳池水處理系統方案設計：

2.1系統的總體方案設計說明

    PLC控制系統的設計原則：在最大限度地滿足被控對象控制要求的前提下，力求使控制系統簡單、經濟、安全可靠；并考慮到今后生產的發展和工藝的改進，在選擇PLC機型時，應適當留有余地。

PLC控制系統設計步驟：

（1）選定PLC的型號及所需的輸入/輸出模塊，對控制系統的硬件進行配置。

（2）編制PLC的輸入/輸出分配表和繪制輸入/輸出端子接線圖。

（3）根據系統設計的要求編寫程序規格要求說明書，然后再用相應的編程語言（常用梯形圖）進行程序設計。

（4）設計操作臺、電氣柜，選擇所需的電器元件。

（5）編寫設計說明書。

根據上面的設計步驟，總結出游泳池水處理系統設計方案說明如下：

（1）游泳池水處理系統控制對象由兩臺循環水泵、四臺加投精確計量泵、一臺伺服蒸汽調節閥組成。

（2）按控制對象的功能來分，系統可分為三部分：循環及過濾部分、水質檢測及加投藥部分和恒溫及加熱部分。

（3）本方案中的控制對象電動機均由交流接觸器完成開停控制。

（4）本方案中控制對象分別采用熱繼電器實現過載保護。

（5）主電路選用低壓斷路器作為電源開關，各負載回路和控制回路采用熔斷器實現短路保護。

（6）設計方案中選擇西門子S7-200系列PLC，為繼電器輸出型。

（7）PLC自身配有24V直流電源，若要外接負載的應考慮直流電源的供電容量。

（8）根據系統控制要求，進行硬件選擇和資源配置。

（9）根據系統控制要求，統計輸入/輸出點。

（10）PLC控制程序，均可采用梯形圖（LD）或指令表編程（ID）。

（11）系統由控制柜調控，控制柜放在控制室內。

（12）繪制電氣原理圖：

1）主電路圖；

2）I/O接口圖。

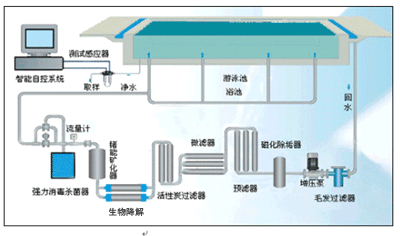

（13）繪制工藝流程圖。

2.2系統方案設計創新說明

    游泳池水處理系統除了水質調整這一問題外，還存在另一個問題，即當環境溫度及水溫較低時（如冬天），還需要對池水進行加溫，使池水按要求保持恒溫。

    本設計針對這一問題，恒溫及加熱部分采用PID技術，即利用S7-200系列PLC的PID編程指令。由于PID調節需要編制初始化及中斷程序，恒溫及加熱部分編程時可將程序分為三個部分：主程序、子程序和中斷程序，利用子程序啟動PID指令,中斷程序完成PID調節。

    PID調節即比例、積分、微分調節，是閉環模擬量控制中的傳統調節規律。它在改善控制系統品質，保證系統偏差達到預定指標，是系統在實現穩定狀態方面具有良好的效果。所以，系統選擇PID調節不僅能使系統更加先進，更能夠使系統達到穩定的效果。
